DataMet Indicador submicrónico de Industria 4.0 Inalámbrico

Descripción

Producto

El DataMet Sub-micron Indicator es un comparador lineal computerizado basado en el sistema de medición desarrollado y patentado por MICROTECH (patentes UA126928, UA99686). La resolución es de 0,0001 mm, seleccionable hasta 0,1 mm, y los resultados pueden mostrarse en milímetros o pulgadas.

Los rangos de medición son 0–12,7 mm (0,5 in), 0–25,4 mm (1 in), 0–50,8 mm (2 in), 0–100 mm (4 in) y 0–150 mm (6 in). La pantalla táctil a color de 2,4″ muestra el valor en una escala analógica o en un gráfico en línea, y el sistema de lectura se actualiza 50 veces por segundo. Una batería recargable Li-Pol suministra la energía.

Cada comparador supera el control metrológico en un banco de calibración automático en un laboratorio acreditado según ISO 17025 ILAC.

Funciones computerizadas MICS de DataMet

El sistema computerizado MICS ofrece en el comparador funciones integradas de medición, visualización, control y gestión de datos:

• ON-line GRAPHICAL – gráfico en tiempo real del valor medido
• Color ANALOG – escala analógica ajustable en la pantalla a color
• HUB – conexión de dispositivos inalámbricos externos de MICROTECH
• 2D Connection – conexión inalámbrica de un dispositivo externo con indicación junto al comparador
• PROBE – conexión inalámbrica de un comparador externo o de un comparador de palanca, con modo AUTO
• Quick reading – 50 valores por segundo
• MEMORY – 2000 valores con sistema de carpetas y estadística
• LIMITS – evaluación Go/NoGo con indicación en color
• PEAK – captura de Max/Min
• TIMER – lectura temporizada
• FORMULA – cálculo Ax²+Bx+C, además de las funciones RADIUS y SPHERE
• TEMPERATURE COMPENSATION – manual
• LINEAR compensation – corrección de la lectura a lo largo del rango de medición
• RESOLUTION – seleccionable 0,1 / 0,01 / 0,001 / 0,0001 mm, también en pulgadas
• CALIBRATION control – control de la fecha de calibración
• Li-Pol battery – recargable, se carga mediante una toma micro-USB
• Firmware update – mediante un cable USB

Conectividad & datos

• Transmisión Wireless de largo alcance a la aplicación MICROTECH MDS para Windows, Android e iOS (versiones gratuitas).
• Transmisión Wireless HID a cualquier sistema y aplicación en modo teclado, con configuración de datos.
• Transmisión USB HID a cualquier sistema y aplicación en modo teclado, con configuración de datos.
• Salida MODBUS PLC (4 hilos, RS-485) con configuración de datos – opcional.
• Los dispositivos inalámbricos externos de MICROTECH se conectan mediante las funciones HUB, 2D y PROBE.

¿Dónde se utiliza y qué tareas resuelve?

• Soporte de medición de radios a medida → el radio de una superficie curva no puede leerse directamente a partir del desplazamiento → la función RADIUS calcula el radio a partir de las lecturas del comparador.
• Componente esférico en un dispositivo de medición a medida → la dimensión de la esfera se deduce del desplazamiento → la función SPHERE la calcula en la pantalla.
• Inspección en serie de piezas de precisión → el operario debe comparar cada lectura con la tolerancia → LIMITS muestra Go/NoGo con indicación en color.
• Medición en dos direcciones → un solo comparador registra una única coordenada → 2D Connection muestra un dispositivo inalámbrico externo junto con el comparador.
• Montaje de medición en el que el desplazamiento se relaciona con la dimensión requerida mediante una ecuación conocida → conversión manual de cada lectura → FORMULA Ax²+Bx+C la aplica directamente en la pantalla.
• Series largas de inspección con resultados registrados → anotar los valores a mano es lento → la memoria de 2000 valores con carpetas y estadística, y la transmisión por Wireless, USB HID o aplicación MDS llevan los resultados a un PC, tableta o smartphone.

¿Qué problema resuelve?

Un comparador convencional de esfera o digital ofrece una lectura local. La evaluación de radio y esfera, el juicio de la tolerancia, la corrección por temperatura y el registro de resultados deben entonces realizarse por separado por el operario.

El DataMet Sub-micron Indicator realiza estas tareas en el propio instrumento: las funciones de cálculo convierten el desplazamiento en el valor requerido, los límites en color muestran el resultado de la tolerancia, y la memoria con transmisión HID o inalámbrica elimina el registro manual. El resultado es un punto de medición que entrega un valor evaluado en lugar de una lectura en bruto.

¿Cómo funciona?

El comparador se instala en un soporte, un dispositivo o un montaje de medición a medida de modo que su elemento de medición siga el desplazamiento de la característica inspeccionada. El módulo de medición lee el movimiento 50 veces por segundo, aplica la resolución, la compensación y la fórmula seleccionadas, y muestra el resultado en la pantalla táctil.

Los valores se almacenan en la memoria interna o se envían por Wireless a la aplicación MDS, por Wireless HID o USB HID en modo teclado, o por la salida MODBUS PLC opcional. La función PROBE conecta un comparador inalámbrico externo en modo AUTO.

Configuración & personalización

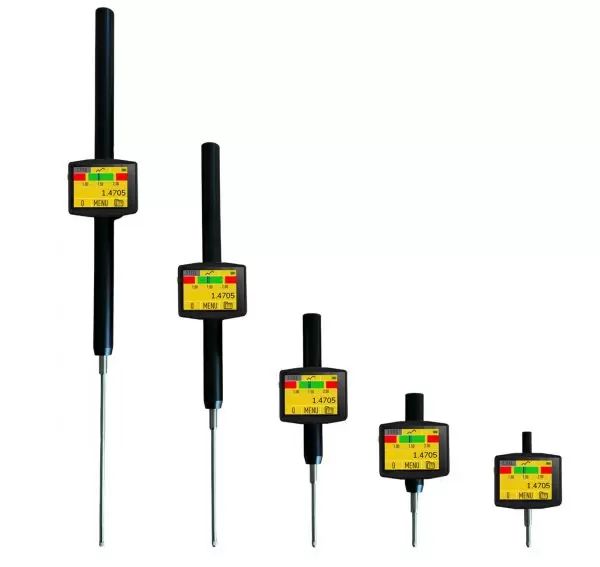

Hay cinco rangos de medición disponibles: 0–12,7, 0–25,4, 0–50,8, 0–100 y 0–150 mm (0,5, 1, 2, 4, 6 in).

Configuración estándar: pantalla táctil de 2,4″, transmisión de datos Wireless, Wireless HID y USB HID.
Opción disponible: salida MODBUS PLC (4 hilos, RS-485).
Configuración personalizada: a petición del cliente pueden añadirse al comparador funciones y fórmulas adicionales.
