Modbus DataMet Micron Komputerowa suwmiarka e-Force Przemysł 4.0

Opis

PRODUKT

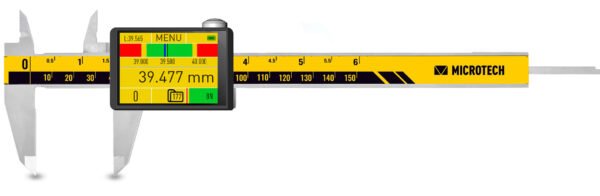

MODBUS MICRON DataMet E-Force to komputerowa suwmiarka E-Force dostępna w trzech zakresach pomiarowych:

• 0–150 mm / 0–6″ — dokładność ±5 μm, szczęki 40/16 mm
• 0–200 mm / 0–8″ — dokładność ±8 μm, szczęki 50/17 mm
• 0–300 mm / 0–12″ — dokładność ±10 μm, szczęki 60/20 mm

Podana dokładność dotyczy szczęk zewnętrznych; pomiary szczękami wewnętrznymi oraz pomiary głębokości są określone zgodnie z ISO 13385-1.

System odczytu SWISS-made zapewnia rozdzielczość 0,0005 mm / 0,5 μm, z możliwością wyboru wskazania 0,0005 / 0,001 / 0,01 / 0,1 mm. Pozwala to dostosować wyświetlaną rozdzielczość do konkretnego zadania pomiarowego zamiast stale pracować z najdrobniejszym wskazaniem.

Zintegrowany moduł kontroli siły E-Force umożliwia wybór siły pomiarowej w zakresie 1–20 N, a także wskazanie wartości siły, kolorową sygnalizację jej statusu oraz tryb AUTO-Force. Dzięki temu operator może kontrolować siłę kontaktu podczas pomiaru zamiast polegać wyłącznie na wyczuciu ręcznym.

Wyniki pomiarów i funkcje obsługiwane są za pomocą 2,0-calowego kolorowego ekranu dotykowego. Przyrząd posiada stopień ochrony IP54 i wykorzystuje ładowalny system zasilania. W zestawie znajduje się świadectwo wzorcowania zgodne z ISO/IEC 17025 z uznaniem ILAC MRA.

KOMPUTEROWE FUNKCJE MICS / DataMet

Komputerowy system pomiarowy MICS integruje bezpośrednio w suwmiarce funkcje pomiaru, wizualizacji, kontroli tolerancji, pamięci i zarządzania danymi. Potwierdzone funkcje obejmują:

• Tryb ON-line GRAPHICAL
• Regulowana kolorowa skala ANALOG
• Measuring HUB
• PRESET
• LIMITS / Go-NoGo — ocena tolerancji z kolorową sygnalizacją
• PEAK / Max-Min
• FORMULA
• TIMER
• Ręczna kompensacja TEMPERATURY
• Korekcja LINIOWA
• Wybór ROZDZIELCZOŚCI — 0,0005 / 0,001 / 0,01 / 0,1 mm
• Wskazanie połączenia
• Kontrola daty KALIBRACJI
• Pamięć wewnętrzna — do 2000 wartości
• System folderów
• Tryb statystyczny
• Transfer danych z pamięci
• Ładowalny system zasilania
• Auto-off
• Hasło
• Aktualizacja firmware

Funkcje te umożliwiają ocenę, zapisywanie i zarządzanie wynikami pomiarów bezpośrednio na urządzeniu przed lub podczas przesyłania ich do zewnętrznego systemu.

ŁĄCZNOŚĆ I DANE

Suwmiarka obsługuje cztery standardowe tryby transmisji danych pomiarowych:

• Bezprzewodowo do aplikacji MDS — Windows, Android, iOS i macOS
• Wireless HID
• Wireless HID + MAC
• USB HID

Połączenie USB jest również wykorzystywane z dostarczonym przewodem USB do transmisji danych/ładowania. Obsługiwane są aktualizacje firmware.

Cechą wyróżniającą tę wersję jest wyjście danych MODBUS RTU przeznaczone do komunikacji przemysłowej. Interfejs wykorzystuje:

• RS-485
• Połączenie 4-przewodowe
• 5–24 V
• GND
• A
• B

Pozwala to przesyłać wartości pomiarowe z komputerowej suwmiarki za pośrednictwem przemysłowego połączenia MODBUS RTU zamiast korzystać wyłącznie z bezprzewodowej lub USB transmisji danych przeznaczonej głównie do komputerów.

Wersje MODBUS ASCII i MODBUS TCP/IP są dostępne na zamówienie i nie należy ich traktować jako standardowej konfiguracji MODBUS RTU.

JAKI PROBLEM ROZWIĄZUJE?

Konwencjonalna suwmiarka cyfrowa może podać wartość wymiaru, jednak kontrola siły pomiarowej, ocena tolerancji, zapisywanie wyników oraz komunikacja z przemysłowymi systemami sterowania mogą wymagać dodatkowych działań operatora lub osobnego wyposażenia.

MODBUS MICRON DataMet E-Force łączy te funkcje w jednym przyrządzie pomiarowym.

System E-Force 1–20 N umożliwia wybór i monitorowanie siły kontaktu, ograniczając zależność wyniku od wyczucia operatora w sytuacjach, w których wymagana jest kontrolowana siła pomiarowa.

Rozdzielczość systemu odczytu 0,5 μm zapewnia precyzyjne wskazanie wymiaru, a możliwość wyboru rozdzielczości pozwala dostosować wyświetlanie do wymaganego poziomu pomiaru.

Zintegrowane funkcje Go/NoGo, wyświetlania graficznego, skali analogowej, Max/Min, formuł, pamięci i statystyki umożliwiają ocenę i zapisywanie wyników bezpośrednio na suwmiarce.

Najważniejszą cechą jest interfejs MODBUS RTU RS-485, przeznaczony do zastosowań, w których wyniki pomiarów muszą być przesyłane bezpośrednio do przemysłowego systemu komunikacyjnego. Jest to główny powód wyboru wersji MODBUS zamiast standardowej suwmiarki DataMet E-Force.

JAK TO DZIAŁA?

Detal jest mierzony za pomocą szczęk zewnętrznych, wewnętrznych powierzchni pomiarowych lub funkcji pomiaru głębokości.

Operator ustawia odpowiednie powierzchnie pomiarowe na detalu i uzyskuje wybrany kontakt za pomocą systemu E-Force. Moduł siły wskazuje przyłożoną siłę i zapewnia kolorową informację zwrotną; w odpowiednich zastosowaniach można również wykorzystać tryb AUTO-Force.

Przemieszczenie jest wykrywane przez wysokorozdzielczy system odczytu SWISS-made, a wynik wymiarowy jest wyświetlany na 2,0-calowym kolorowym ekranie dotykowym. Następnie operator może ocenić wynik za pomocą wskazania graficznego, skali analogowej, limitów Go/NoGo, funkcji Max/Min lub innych potwierdzonych funkcji MICS.

Wyniki mogą być zapisywane w pamięci wewnętrznej, analizowane statystycznie i przesyłane przez Wireless, USB HID lub MODBUS RTU, zależnie od procesu pomiarowego.

GDZIE JEST STOSOWANA?

Suwmiarka jest przeznaczona do precyzyjnej kontroli wymiarowej, w której tradycyjny pomiar suwmiarką musi być połączony z kontrolowaną siłą pomiarową, komputerową oceną wyników oraz cyfrową transmisją danych.

Wersja MODBUS jest szczególnie odpowiednia do stanowisk pomiarowych, w których dane z suwmiarki muszą być przesyłane poprzez przemysłowe połączenie RS-485 MODBUS RTU.

Przyrząd umożliwia pomiary zewnętrzne, wewnętrzne i głębokości w określonym zakresie pomiarowym. Dokładność szczęk zewnętrznych jest podana bezpośrednio dla każdego modelu; dokładność pomiarów wewnętrznych i głębokościowych jest zgodna z ISO 13385-1.

KONFIGURACJA I OPCJE

Standardowe konfiguracje zakresu

• 141088015M — 0–150 mm / 0–6″, ±5 μm, szczęki 40/16 mm
• 141088020M — 0–200 mm / 0–8″, ±8 μm, szczęki 50/17 mm
• 141088030M — 0–300 mm / 0–12″, ±10 μm, szczęki 60/20 mm

Wszystkie trzy wersje wykorzystują rozdzielczość 0,0005 mm oraz kontrolę E-Force 1–20 N.

W zestawie

Zestaw zawiera:

• Bezpłatne wersje aplikacji MDS
• Przewód USB do transmisji danych/ładowania
• Protokół kalibracji
• Interfejs MODBUS RTU

Opcjonalnie

• DataMet Button
• DataMet Footswitch
• MDS Display Unit
• MDS software
• MODBUS ASCII — na zamówienie
• MODBUS TCP/IP — na zamówienie

Suwmiarki MICROTECH przechodzą kontrolę metrologiczną w akredytowanym laboratorium metrologicznym ISO 17025:2019.
Wszystkie suwmiarki dostarczane są z protokołem kalibracji, instrukcją obsługi, magnetycznym przewodem do ładowania oraz plastikowym futerałem.
