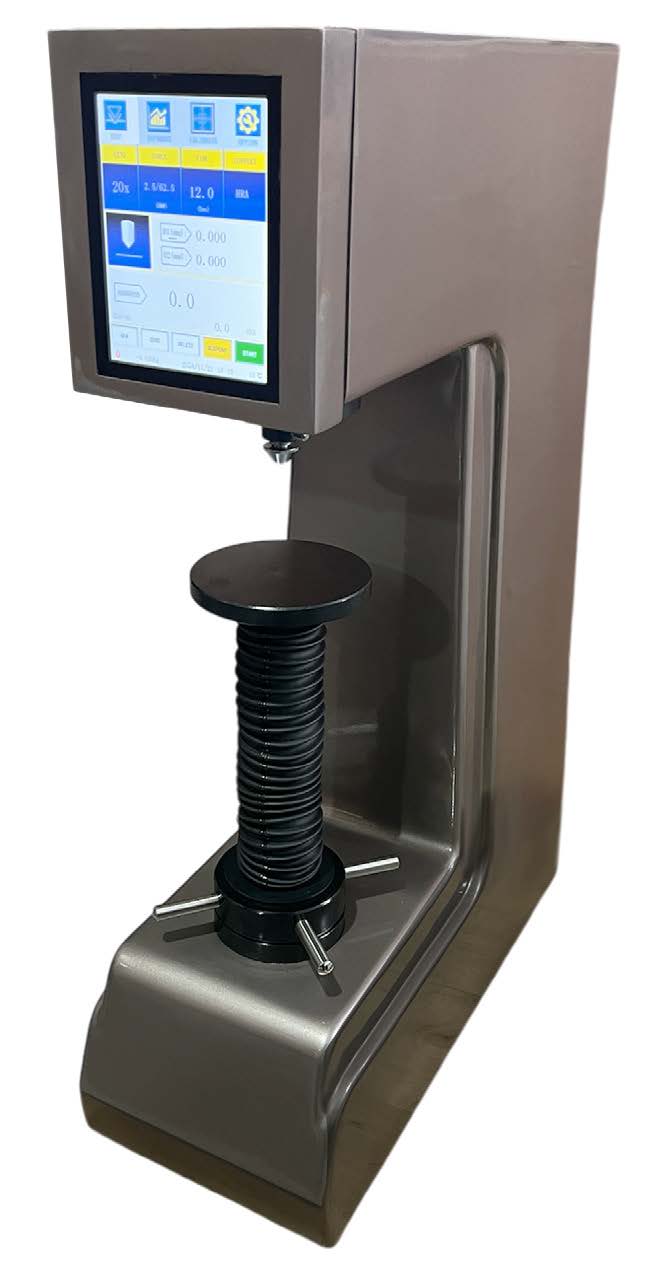

EvoMet ZMOTORYZOWANY TWARDOMIERZ BRINELLA

Opis

PRODUKTY

Twardościomierz EvoMet MOTORIZED BRINELL mierzy twardość metodą Brinella w zakresie 8–650 HBW z rozdzielczością 0,1 HBW.

Urządzenie zapewnia siły testowe od 612,9 do 29421 N. Nakładanie, utrzymywanie i odciążanie wybranej siły odbywa się w sposób zmotoryzowany i jest sterowane przez tryby AUTO, dzięki czemu nie ma potrzeby ręcznego wykonywania tych etapów podczas każdego testu.

Czas obciążenia można ustawić w zakresie 1–99 sekund.

Twardościomierz umożliwia badanie elementów o wysokości do 330 mm i oferuje głębokość gardzieli 165 mm, co pozwala ustawić punkt wcisku na częściach o różnych wymiarach i geometriach.

Różne kowadełka umożliwiają podparcie detali o różnych kształtach powierzchni kontaktowej, w tym:

• duże płaskie kowadełko;
• małe płaskie kowadełko;
• kowadełko z rowkiem V.

Penetratory z kulkami z węglika wolframu o średnicach 2,5, 5 i 10 mm są przeznaczone do różnych konfiguracji prób Brinella.

EKRAN DOTYKOWY, BAZA DANYCH I FUNKCJE TESTOWE

Twardościomierz jest sterowany za pomocą wielofunkcyjnego ekranu dotykowego 8″ z interfejsem dostępnym w językach angielskim, niemieckim i ukraińskim.

Po wykonaniu odcisku zmierzona wartość jego średnicy jest wprowadzana ręcznie na ekranie dotykowym, a system oblicza odpowiadającą jej wartość twardości HBW.

System dotykowy zapewnia również:

• automatyczne przeliczanie twardości pomiędzy skalami;
• grupową pamięć dla ponad 2000 wartości;
• automatyczny zapis skali, siły testowej i temperatury;
• obliczanie wartości maksymalnej, minimalnej i średniej.

Funkcje te umożliwiają gromadzenie i ocenę powtarzalnych pomiarów twardości bezpośrednio na urządzeniu zamiast osobnego zapisywania i obliczania każdego wyniku.

ŁĄCZNOŚĆ I DANE

Dane pomiarowe mogą być przesyłane przez:

• USB
• RS-232

System obsługuje również drukarkę bezprzewodową do drukowania wyników pomiarów.

GDZIE JEST STOSOWANY I JAKIE ZADANIA ROZWIĄZUJE?

Twardościomierz EvoMet MOTORIZED BRINELL jest przeznaczony do badań twardości, w których wymagany jest kontrolowany cykl wcisku Brinella oraz ocena powstałego odcisku.

Płaskie detale → twardość powierzchni → stabilne ustawienie podczas wcisku → płaskie kowadełka.
Duże i małe płaskie kowadełka zapewniają odpowiednie podparcie płaskich detali o różnych wymiarach podczas przykładania wybranej siły testowej.

Okrągłe lub cylindryczne detale → twardość powierzchni zewnętrznej → trudne podparcie detalu → kowadełko z rowkiem V.
Kowadełko z rowkiem V podpiera geometrię cylindryczną i pomaga ustawić obszar pomiarowy pod penetratorem.

Różne konfiguracje testów Brinella → różne wymagania dotyczące siły i średnicy kulki → szeroki zakres sił i wymienne penetratory.
Zakres sił 612,9–29421 N w połączeniu z kulkami z węglika wolframu Ø2,5, Ø5 i Ø10 mm umożliwia konfigurację twardościomierza dla różnych warunków pomiaru Brinella.

Powtarzalne pomiary twardości → wielokrotne ręczne obciążanie i zapisywanie wyników → zmotoryzowany cykl AUTO i baza danych.
Zmotoryzowane obciążanie, utrzymywanie i odciążanie standaryzują przebieg testu, a wewnętrzna baza danych zapisuje ponad 2000 pomiarów i oblicza podstawowe statystyki.

Duże detale → punkt pomiarowy położony daleko od krawędzi → ograniczony dostęp do obszaru badania → wysokość detalu do 330 mm i głębokość gardzieli 165 mm.
Dostępna przestrzeń pomiarowa umożliwia dostęp do punktów, których nie można umieścić w mniejszych ramach twardościomierzy.

JAKI PROBLEM ROZWIĄZUJE?

Konwencjonalny pomiar twardości może wymagać od operatora osobnego sterowania kilkoma etapami każdej próby: przyłożeniem siły, utrzymaniem jej przez wymagany czas, odciążeniem, pomiarem odcisku i obliczeniem wartości twardości.

EvoMet automatyzuje obciążanie, utrzymywanie i odciążanie oraz pozwala ustawić czas obciążenia bezpośrednio na urządzeniu. Po wprowadzeniu średnicy odcisku ekran dotykowy oblicza wynik HBW i zapisuje dane pomiarowe.

W przypadku powtarzalnych testów funkcje bazy danych i statystyki ograniczają konieczność osobnego ręcznego zapisu i obliczeń, jednocześnie przechowując wyniki, siłę testową i informacje pomiarowe w jednym miejscu.

JAK TO DZIAŁA?

Detal jest umieszczany na odpowiednim kowadełku i ustawiany pod wybranym penetratorem z kulką z węglika wolframu.

Wymagana siła testowa i czas obciążenia są ustawiane przez ekran dotykowy. Następnie twardościomierz wykonuje zmotoryzowany cykl obciążania, utrzymywania i odciążania.

Po odciążeniu powstały odcisk Brinella jest mierzony za pomocą dostarczonego mikroskopu 20×. Zmierzona średnica odcisku jest wprowadzana ręcznie na ekranie dotykowym, a system oblicza odpowiadającą jej wartość twardości HBW.

Wynik może następnie zostać zapisany w wewnętrznej bazie danych, poddany analizie statystycznej, przeliczony na inną skalę twardości lub przesłany przez USB albo RS-232.

KONFIGURACJA I ZESTAW DOSTAWY

Model HBT-3, nr kat. 211030003 oferuje:

• zakres pomiarowy 8–650 HBW;
• rozdzielczość 0,1 HBW;
• zakres siły testowej 612,9–29421 N;
• maksymalną wysokość detalu 330 mm;
• 165 mm głębokości gardzieli;
• regulowany czas obciążenia 1–99 s;
• wielofunkcyjny ekran dotykowy 8″;
• wyjścia danych USB i RS-232.

Zestaw dostawy obejmuje kowadełka, penetratory z kulkami z węglika wolframu, zestaw wzorców twardości Brinella, mikroskop 20× oraz protokół kalibracji. W zestawie znajduje się również certyfikat kalibracji ISO/IEC 17025 / ILAC MRA.
