EvoMet DURÓMETRO BRINELL MOTORIZADO

Descripción

PRODUCTOS

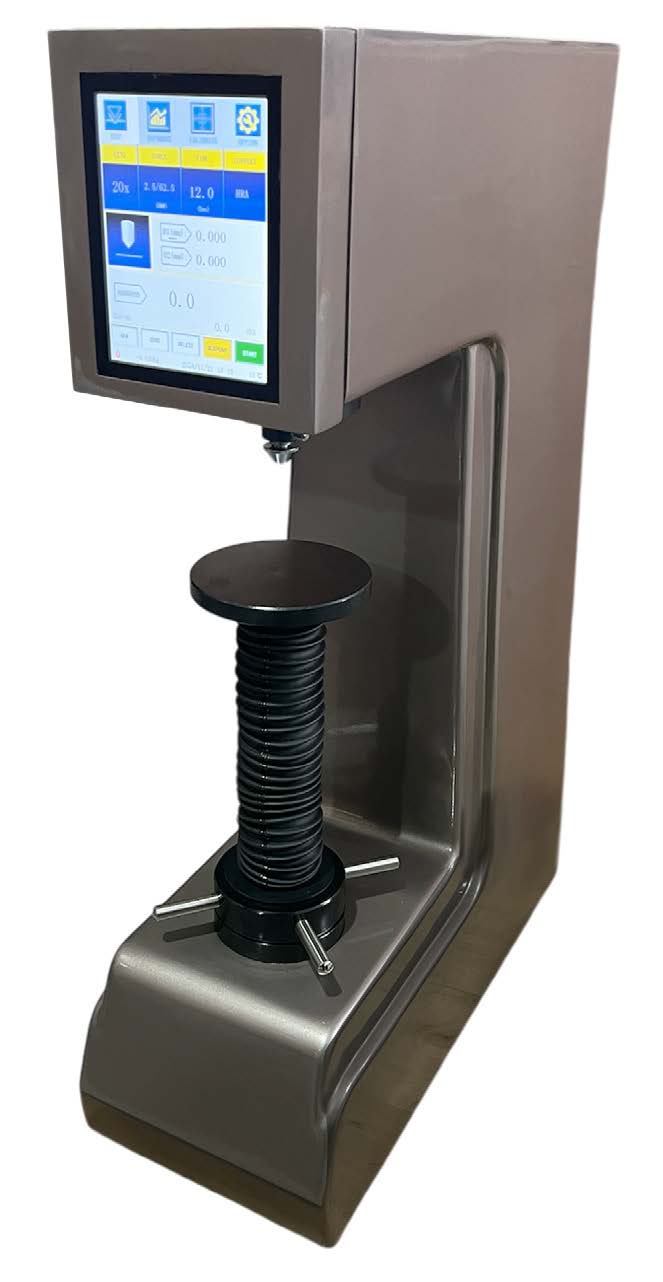

El durómetro EvoMet MOTORIZED BRINELL mide la dureza Brinell en un rango de 8–650 HBW con una resolución de 0,1 HBW.

La máquina proporciona fuerzas de ensayo de 612,9 a 29421 N. La aplicación, mantenimiento y descarga de la fuerza seleccionada están motorizados y se controlan mediante modos AUTO, eliminando la necesidad de realizar manualmente estas etapas en cada ensayo.

El tiempo de permanencia puede ajustarse entre 1 y 99 segundos.

El durómetro admite piezas de hasta 330 mm de altura y ofrece una profundidad de garganta de 165 mm, lo que permite posicionar el punto de indentación en piezas de diferentes tamaños y geometrías.

Diferentes yunques permiten apoyar piezas con distintas formas de contacto, incluyendo:

• yunque plano grande;
• yunque plano pequeño;
• yunque con ranura en V.

Se suministran penetradores de bola de carburo de tungsteno con diámetros de 2,5, 5 y 10 mm para diferentes configuraciones de ensayo Brinell.

PANTALLA TÁCTIL, BASE DE DATOS Y FUNCIONES DE ENSAYO

El durómetro se controla mediante una pantalla táctil multifunción de 8″ con interfaz disponible en inglés, alemán y ucraniano.

Una vez realizada la indentación, el valor medido de su diámetro se introduce manualmente en la pantalla táctil y el sistema calcula el correspondiente valor de dureza HBW.

El sistema de pantalla táctil también proporciona:

• conversión automática entre escalas de dureza;
• memoria agrupada para más de 2000 valores;
• registro automático de escala, fuerza de ensayo y temperatura;
• cálculo de valores máximo, mínimo y promedio.

Estas funciones permiten recopilar y evaluar directamente en el durómetro mediciones repetidas de dureza, en lugar de registrar y calcular cada resultado por separado.

CONECTIVIDAD Y DATOS

Los datos de medición pueden transferirse mediante:

• USB
• RS-232

El sistema también admite una impresora inalámbrica para imprimir los resultados de medición.

¿DÓNDE SE UTILIZA Y QUÉ TAREAS RESUELVE?

El durómetro EvoMet MOTORIZED BRINELL está destinado a ensayos de dureza que requieren un ciclo controlado de indentación Brinell y la evaluación de la huella resultante.

Piezas planas → dureza superficial → posicionamiento estable durante la indentación → yunques planos.
Los yunques planos grande y pequeño proporcionan el apoyo adecuado para piezas planas de diferentes dimensiones mientras se aplica la fuerza de ensayo seleccionada.

Piezas redondas o cilíndricas → dureza en la superficie exterior → dificultad para apoyar la pieza → yunque con ranura en V.
El yunque con ranura en V soporta geometrías cilíndricas y ayuda a posicionar el área de ensayo bajo el penetrador.

Diferentes configuraciones Brinell → diferentes requisitos de fuerza y bola → amplio rango de fuerza y penetradores intercambiables.
El rango de fuerza de 612,9–29421 N, combinado con bolas de carburo de Ø2,5, Ø5 y Ø10 mm, permite configurar el durómetro para diferentes condiciones de medición Brinell.

Ensayos repetitivos de dureza → aplicación manual repetida de la fuerza y registro de resultados → ciclo AUTO motorizado y base de datos.
La aplicación, permanencia y descarga motorizadas estandarizan la secuencia de operación, mientras que la base de datos interna almacena más de 2000 mediciones y calcula estadísticas básicas.

Piezas grandes → punto de ensayo situado lejos de un borde → limitación de acceso a la pieza → capacidad de 330 mm de altura y 165 mm de profundidad de garganta.
El espacio de ensayo disponible permite acceder a posiciones de medición que no pueden alojarse en bastidores de durómetros más pequeños.

¿QUÉ PROBLEMA RESUELVE?

El ensayo de dureza convencional puede requerir que el operador controle por separado varias etapas de cada medición: aplicar la fuerza de ensayo, mantenerla durante el tiempo requerido, descargarla, medir la indentación y calcular el valor de dureza.

El EvoMet motoriza las etapas de aplicación, mantenimiento y descarga y permite ajustar el tiempo de permanencia directamente en el instrumento. Una vez introducido el diámetro de la indentación, la pantalla táctil calcula el resultado HBW y registra los datos de medición.

Para ensayos repetitivos, las funciones de base de datos y estadísticas reducen las operaciones independientes de registro y cálculo manual, manteniendo juntos los resultados, la fuerza de ensayo y la información de medición.

¿CÓMO FUNCIONA?

La pieza se coloca sobre el yunque adecuado y se posiciona debajo del penetrador seleccionado con bola de carburo de tungsteno.

La fuerza de ensayo y el tiempo de permanencia requeridos se configuran mediante la pantalla táctil. A continuación, el durómetro realiza el ciclo motorizado de aplicación, mantenimiento y descarga.

Tras la descarga, la indentación Brinell resultante se mide con el microscopio de 20× incluido. El diámetro medido de la indentación se introduce manualmente en la pantalla táctil y el sistema calcula el correspondiente valor de dureza HBW.

El resultado puede almacenarse posteriormente en la base de datos interna, evaluarse estadísticamente, convertirse a otra escala de dureza o transferirse mediante USB o RS-232.

CONFIGURACIÓN Y CONTENIDO DEL SUMINISTRO

El HBT-3, N.º de artículo 211030003 proporciona:

• rango de medición 8–650 HBW;
• resolución de 0,1 HBW;
• rango de fuerza de ensayo 612,9–29421 N;
• altura máxima de la pieza de 330 mm;
• 165 mm de profundidad de garganta;
• tiempo de permanencia ajustable de 1–99 s;
• pantalla táctil multifunción de 8″;
• salida de datos USB y RS-232.

El conjunto de suministro incluye yunques, penetradores de bola de carburo de tungsteno, un juego de bloques patrón Brinell, microscopio de 20× y protocolo de calibración. Se incluye un certificado de calibración ISO/IEC 17025 / ILAC MRA.
