SwissMet Mikron Ceramiczna Suwmiarka z podwójnym niskim naciskiem IP67

Opis

PRODUKT

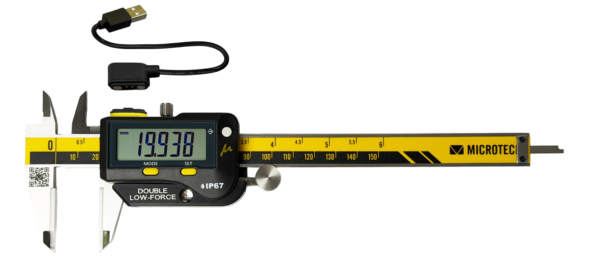

CERAMIC MICRON WIRELESS SwissMet IP67 Low-FORCE to cyfrowa suwmiarka ze stali nierdzewnej wyposażona w elektronikę MICRON, dwukierunkowy moduł kontroli siły Low-FORCE oraz zewnętrzne szczęki pomiarowe z końcówkami ceramicznymi.

Dostępne są trzy zakresy pomiarowe:

• 0–150 mm / 0–6″ — rozdzielczość 0,001 mm, dokładność szczęk zewnętrznych ±12 μm, szczęki 40/16 mm
• 0–200 mm / 0–8″ — rozdzielczość 0,001 mm, dokładność szczęk zewnętrznych ±15 μm, szczęki 50/17 mm
• 0–300 mm / 0–12″ — rozdzielczość 0,001 mm, dokładność szczęk zewnętrznych ±20 μm, szczęki 60/20 mm

Podana dokładność dotyczy szczęk zewnętrznych. Pomiary szczękami wewnętrznymi oraz pomiary głębokości są określone zgodnie z ISO 13385-1.

Zintegrowany moduł Low-FORCE zapewnia siłę 0,8 N podczas pomiarów zewnętrznych oraz 1 N podczas pomiarów wewnętrznych. Ten system o zdefiniowanej niskiej sile jest przeznaczony do pomiarów, w których standardowa siła kontaktu suwmiarki może wpływać na mierzony miękki materiał.

Cechą wyróżniającą tę wersję są zewnętrzne szczęki z końcówkami ceramicznymi. Ceramiczne powierzchnie kontaktowe są określone jako niemagnetyczne, nieprzewodzące i odporne na zużycie. W przeciwieństwie do standardowej wersji Low-FORCE o rozdzielczości 0,01 mm, ceramiczny model MICRON wykorzystuje elektroniczny system pomiarowy o rozdzielczości 0,001 mm, z dokładnością szczęk zewnętrznych do ±12 μm.

Przyrząd posiada również stopień ochrony IP67 zgodnie z IEC 60529, funkcję PRESET, wskazanie mm/cal, automatyczne włączanie/wyłączanie, wyświetlacz z cyframi o wysokości 12 mm i częstotliwością odświeżania powyżej 10 odczytów na sekundę oraz maksymalną prędkość przesuwu suwaka 2,5 m/s.

Zasilanie zapewnia wbudowany akumulator Li-Pol z magnetycznym systemem ładowania.

ŁĄCZNOŚĆ I DANE

Suwmiarka umożliwia bezprzewodową transmisję danych pomiarowych w wielu trybach.

Tryb Wireless MDS przesyła wyniki pomiarów do aplikacji MICROTECH MDS. Katalog potwierdza obsługę aplikacji MDS dla:

• Windows
• Android
• iOS
• macOS

Tryb Wireless HID umożliwia bezpośrednie bezprzewodowe wprowadzanie wyników pomiarów do systemu operacyjnego lub aplikacji przy użyciu interfejsu HID.

W katalogu DataMet Button, DataMet Footswitch, MDS Display Unit oraz oprogramowanie MDS są wymienione jako wyposażenie opcjonalne, a nie standardowe.

JAKI PROBLEM ROZWIĄZUJE?

Miękkie lub ściśliwe materiały mogą być trudne do powtarzalnego pomiaru konwencjonalną suwmiarką, ponieważ wynik wymiarowy może się zmieniać zależnie od siły kontaktu przykładanej przez operatora.

Mechanizm Low-FORCE rozwiązuje ten problem poprzez zapewnienie zdefiniowanych sił 0,8 N dla pomiarów zewnętrznych i 1 N dla pomiarów wewnętrznych, zmniejszając zależność pomiaru kontaktowego od wyczucia operatora.

Rozdzielczość 0,001 mm oraz zwiększona dokładność szczęk zewnętrznych zapewniają dokładniejsze wskazanie wymiaru niż standardowa konfiguracja Low-FORCE o rozdzielczości 0,01 mm.

W zastosowaniach, w których istotne są również właściwości powierzchni kontaktowych, wersja ta zastępuje standardowe zewnętrzne powierzchnie pomiarowe zewnętrznymi szczękami z końcówkami ceramicznymi. Ich niemagnetyczna i nieprzewodząca konstrukcja odróżnia ten model od standardowej wersji Low-FORCE ze stalowymi powierzchniami pomiarowymi.

Bezprzewodowa transmisja MDS i HID umożliwia dodatkowo elektroniczne zapisywanie wyników zamiast ich ręcznego przepisywania.

JAK DZIAŁA?

Podczas pomiaru zewnętrznego operator umieszcza przedmiot między zewnętrznymi szczękami z końcówkami ceramicznymi i zamyka suwmiarkę do momentu, gdy mechanizm Low-FORCE osiągnie określoną siłę pomiarową 0,8 N. Elektroniczny system pomiarowy wykrywa położenie szczęk i wyświetla wymiar z rozdzielczością 0,001 mm.

Podczas pomiarów wewnętrznych szczęki wewnętrzne stykają się z wymaganymi powierzchniami, a dwukierunkowy mechanizm Low-FORCE zapewnia określoną siłę 1 N.

Możliwe są również pomiary głębokości. Ich dokładność, podobnie jak dokładność pomiarów szczękami wewnętrznymi, jest określona zgodnie z ISO 13385-1, a nie przez wartości dokładności szczęk zewnętrznych podane dla poszczególnych modeli.

Wynik jest wyświetlany na dużym wyświetlaczu cyfrowym i w razie potrzeby może być przesyłany bezprzewodowo za pomocą trybu MDS lub HID.

GDZIE JEST STOSOWANA?

Suwmiarka CERAMIC MICRON WIRELESS SwissMet IP67 Low-FORCE jest przeznaczona do pomiarów wymiarowych miękkich materiałów, w których wymagane jest zmniejszone i kontrolowane zbliżenie powierzchni pomiarowych.

Model ten wyróżnia się względem standardowej wersji Low-FORCE szczególnie wtedy, gdy zadanie pomiarowe wymaga również wskazania z krokiem 1 μm, zwiększonej dokładności szczęk zewnętrznych oraz ceramicznych zewnętrznych powierzchni pomiarowych.

KONFIGURACJA I AKCESORIA

Standardowa konfiguracja ceramiczna: zewnętrzne szczęki z końcówkami ceramicznymi, elektronika MICRON o rozdzielczości 0,001 mm, moduł kontroli siły Low-FORCE, stopień ochrony IP67, bezprzewodowa komunikacja MDS/HID oraz akumulator Li-Pol z magnetycznym ładowaniem.

Katalog wymienia zakresy pomiarowe 0–150, 0–200 i 0–300 mm jako oddzielne wersje przyrządu.

Akcesoria opcjonalne: DataMet Button, DataMet Footswitch, MDS Display Unit oraz oprogramowanie MDS.

W zestawie znajduje się świadectwo wzorcowania zgodne z ISO/IEC 17025 / ILAC MRA.
