SwissMet Бездротовой штангенциркуль з твердосплавними губками IP67

Опис

ПРОДУКТ

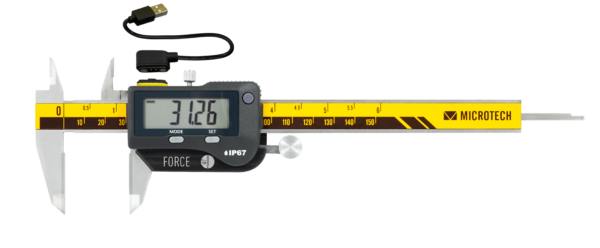

CARBIDE WIRELESS SwissMet IP67 Bi-FORCE — цифровий штангенциркуль, що поєднує механізм із нержавіючої сталі, електронну вимірювальну систему Swiss, механічний двонапрямний модуль контролю зусилля та верхні й нижні твердосплавні губки.

Доступні три діапазони вимірювання:

• 0–150 мм / 0–6″ — роздільна здатність 0,01 мм, точність ±10 мкм на зовнішніх губках, губки 40/16 мм
• 0–200 мм / 0–8″ — роздільна здатність 0,01 мм, точність ±10 мкм на зовнішніх губках, губки 50/17 мм
• 0–300 мм / 0–12″ — роздільна здатність 0,01 мм, точність ±20 мкм на зовнішніх губках, губки 60/20 мм

Зазначена точність застосовується до зовнішніх губок. Вимірювання внутрішніми губками та вимірювання глибини специфіковані відповідно до ISO 13385-1.

Вбудований механічний модуль контролю Bi-FORCE забезпечує два задані рівні зусилля залежно від напрямку вимірювання: 8 Н для зовнішніх вимірювань і 4 Н для внутрішніх вимірювань. Це дозволяє контролювати контактне зусилля під час звичайного вимірювання штангенциркулем, а не покладатися лише на відчуття оператора.

Прилад має ступінь захисту IP67 відповідно до IEC 60529, великий дисплей із цифрами висотою 12 мм, частоту оновлення понад 10 показань за секунду, функцію PRESET, індикацію mm/inch та автоматичне ON/OFF. Максимальна швидкість переміщення повзунка становить до 2,5 м/с.

Живлення забезпечує вбудований перезаряджуваний Li-Pol акумулятор із магнітною системою заряджання. До комплекту входить сертифікат калібрування відповідно до ISO 17025 / ILAC MRA.

ПІДКЛЮЧЕННЯ ТА ПЕРЕДАЧА ДАНИХ

Штангенциркуль забезпечує багаторежимну бездротову передачу даних.

Бездротовий режим MDS підтримує передачу результатів вимірювання до застосунку MICROTECH MDS на:

• Windows
• Android
• iOS
• macOS

Режим Wireless HID забезпечує пряму передачу даних до підтримуваних операційних систем і застосунків через HID-введення.

У каталозі також окремо вказані такі опційні аксесуари та програмне забезпечення:

• MDS DISPLAY UNIT
• MDS SOFTWARE

Вони не входять до стандартної конфігурації Carbide-версії.

ЯКУ ПРОБЛЕМУ ВІН ВИРІШУЄ?

У звичайному цифровому штангенциркулі прикладене вимірювальне зусилля зазвичай залежить від оператора. Якщо контактне зусилля змінюється між вимірюваннями, результати можуть сильніше залежати від техніки користувача.

Система Bi-FORCE вводить задані механічні рівні зусилля для двох основних напрямків вимірювання: 8 Н для зовнішніх і 4 Н для внутрішніх вимірювань. Це забезпечує оператору контрольовані умови зусилля, зберігаючи звичний формат роботи зі штангенциркулем.

Ця версія додатково оснащена верхніми й нижніми твердосплавними губками, що відрізняє її від стандартної моделі WIRELESS SwissMet IP67 Bi-FORCE з вимірювальними поверхнями з нержавіючої сталі.

Бездротова передача MDS та HID також дозволяє передавати виміряні значення електронно замість ручного введення.

ЯК ВІН ПРАЦЮЄ?

Для зовнішнього вимірювання деталь розміщують між нижніми вимірювальними губками та закривають повзунок до встановлення контакту. Механічний модуль Bi-FORCE контролює вимірювання із заданим зовнішнім зусиллям 8 Н.

Для внутрішніх вимірювань верхні губки контактують із внутрішніми поверхнями вимірюваного елемента, а система контролю зусилля працює на рівні 4 Н.

Електронна вимірювальна система визначає положення штангенциркуля та відображає результат на великому цифровому дисплеї. Оператор може використовувати функції PRESET та mm/inch за потреби.

Коли потрібен збір даних, виміряне значення можна бездротово передати до застосунку MDS або через режим Wireless HID.

ДЕ ВІН ВИКОРИСТОВУЄТЬСЯ?

Прилад призначений для зовнішніх, внутрішніх та глибинних вимірювань, де разом із вимірюванням штангенциркулем потрібні задані зовнішнє/внутрішнє вимірювальне зусилля та цифрова передача даних.

Carbide-версія спеціально призначена для користувачів, яким потрібна платформа SwissMet IP67 Bi-FORCE з верхніми й нижніми твердосплавними вимірювальними губками замість стандартних вимірювальних поверхонь із нержавіючої сталі.

КОНФІГУРАЦІЯ ТА ОПЦІЇ

Версія CARBIDE постачається як спеціальна модифікація з верхніми та нижніми твердосплавними губками.

Доступні діапазони вимірювання:

• 0–150 мм — Арт. № 141078192C
• 0–200 мм — Арт. № 141078292C
• 0–300 мм — Арт. № 141078392C

Усі три Carbide-версії зберігають роздільну здатність 0,01 мм, систему Bi-FORCE 8 Н зовні / 4 Н всередині, захист IP67, PRESET, Auto ON/OFF та бездротову передачу даних. Точність і розміри губок відрізняються залежно від діапазону вимірювання.

Усі штангенциркулі MICROTECH мають вручну доведені вимірювальні поверхні з Ra < 0,32 мкм та проходять метрологічний контроль в акредитованій за ISO 17025 / ILAC лабораторії. Постачаються в ергономічному пластиковому кейсі разом з інструкцією та сертифікатом калібрування.
