DataMet 1D Mikrometer-Linearplattform

Beschreibung

PRODUKT

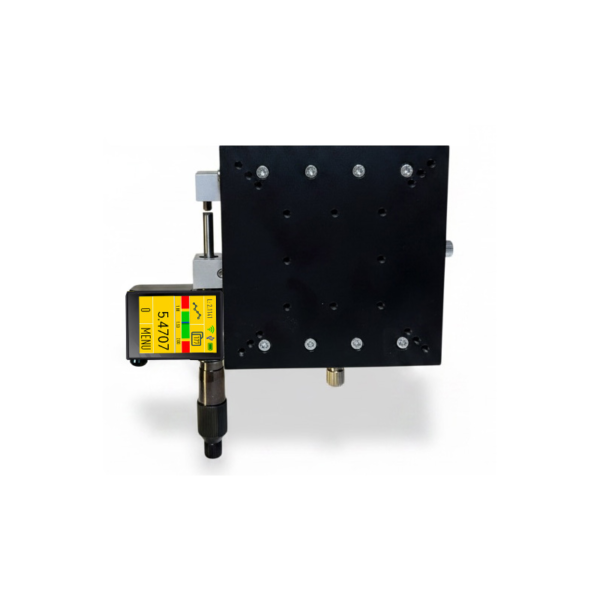

Die 1D DataMet Mikrometer-Lineartischplattform ermöglicht präzise Bewegung und Messung entlang einer linearen Achse.

Der 120 × 120 mm große Tisch verfügt über einen Verfahrweg von 0–25 mm. Die Position wird mit einer Auflösung von 0,0001 mm und einer Genauigkeit von ±2 µm gemessen, wodurch selbst sehr kleine Änderungen der Tischposition direkt ausgewertet werden können.

Eine maximale Belastbarkeit von 21 kg ermöglicht die Positionierung von Bauteilen, Vorrichtungen oder Messaufbauten auf der Plattform während der Messung. Das Gerät verfügt über IP65-Schutz und ein CNC-gefrästes massives Aluminiumgehäuse.

Im Gegensatz zu einem konventionellen mechanischen Lineartisch, bei dem der Bediener Positionen separat ablesen und dokumentieren muss, integriert die DataMet-Ausführung Wegmessung, digitale Anzeige, Toleranzfunktionen, Speicher und Datenübertragung.

COMPUTERISIERTE MICS-FUNKTIONEN

Das computergestützte DataMet MICS-System integriert Messung, Visualisierung, Steuerung und Datenverwaltung.

Für die 1D-Plattform stehen folgende Funktionen zur Verfügung:

• PRESET
• Online-GRAFIKANZEIGE
• Farbige ANALOGSKALA
• Go/NoGo
• MAX/MIN
• FORMEL
• TIMER
• TEMPERATURKORREKTUR
• LINEARKORREKTUR
• Kontrolle des KALIBRIERDATUMS
• SPEICHER
• Akkubetrieb

Der Speicher-Manager speichert bis zu 2000 Messwerte und bietet ein Ordnersystem, Statistikmodus sowie die Übertragung gespeicherter Daten.

KONNEKTIVITÄT & DATEN

Messergebnisse können über vier unterstützte Datenübertragungsmodi übertragen werden:

• Wireless zur MDS-App für Windows, Android, iOS und macOS
• Wireless HID
• Wireless HID + MAC
• USB HID

MODBUS RTU ist optional und verwendet eine vieradrige RS-485-Verbindung mit 5–24 V sowie GND-, A- und B-Anschlüssen für die industrielle Integration.

WO WIRD ES EINGESETZT UND WELCHE AUFGABEN LÖST ES?

Die 1D-Plattform ist für Messaufgaben vorgesehen, bei denen ein Bauteil oder eine Vorrichtung bewegt und dessen Position entlang einer einzelnen Achse präzise bestimmt werden muss.

Typische Aufgaben sind:

• Bauteil oder Vorrichtung → lineare Verschiebung zwischen zwei Positionen → sehr kleine Bewegungen müssen erfasst werden → die Auflösung von 0,0001 mm ermöglicht eine hochauflösende Positionsmessung.
• Montiertes Werkstück → Position relativ zu einer Sollkoordinate → manueller Vergleich mit Toleranzgrenzen ist umständlich → Go/NoGo und Analogskalenanzeige ermöglichen eine direkte Bewertung.
• Wiederholte Positionierung → mehrere Messwerte müssen erfasst werden → Speicher für 2000 Werte und Statistikfunktionen reduzieren die manuelle Ergebnisverarbeitung.
• Messablauf → Ergebnisse müssen auf einem Computer oder Mobilgerät gespeichert werden → Wireless- und USB-HID-Übertragung ermöglichen eine direkte digitale Ausgabe.
• Belasteter Messaufbau → Werkstück und Vorrichtung werden vom Tisch getragen → 21 kg Belastbarkeit unterstützt vergleichsweise schwere Baugruppen innerhalb der Tischfläche von 120 × 120 mm.

Diese Ausführung eignet sich besonders für Messaufgaben, die lediglich eine einachsige Bewegung erfordern, gleichzeitig jedoch die computergestützten Funktionen des DataMet-Messsystems nutzen sollen.

WELCHES PROBLEM LÖST ES?

Kleine lineare Bewegungen lassen sich nur schwer zuverlässig auswerten, wenn der Bediener einen konventionellen Lineartisch positionieren, eine separate Skala ablesen und jeden Wert manuell dokumentieren muss.

Die 1D DataMet Plattform kombiniert Lineartisch und digitales Messsystem in einem Aufbau:

Tischbewegung → direkte Wegmessung → grafische oder numerische Auswertung → Speicherung oder Datenübertragung.

Die Auflösung von 0,0001 mm erfüllt hohe Anforderungen an die Feinpositionierung, während PRESET, Go/NoGo, MAX/MIN und Korrekturfunktionen wiederholte Messungen und Auswertungen ohne separate manuelle Berechnungen oder Dateneingabe unterstützen.

WIE FUNKTIONIERT ES?

Das Bauteil oder die Messvorrichtung wird auf der 120 × 120 mm großen Plattform positioniert. Der Tisch wird entlang seiner einzelnen Messachse innerhalb des Bereichs von 0–25 mm bewegt, während das Mikrometer-Messsystem die entsprechende lineare Verschiebung erfasst.

Die gemessene Position wird durch das computergestützte DataMet-System verarbeitet und kann numerisch, grafisch oder auf einer Analogskala angezeigt werden. Mit PRESET kann eine Referenzposition festgelegt werden, während Go/NoGo, MAX/MIN, Formel-, Timer- und Korrekturfunktionen während der Messung verwendet werden können.

Die Ergebnisse können anschließend im internen Speicher gespeichert oder über Wireless- bzw. USB-Kommunikation übertragen werden.

KONFIGURATION & OPTIONEN

Standardmäßige 1D-Konfiguration

• Art.-Nr. 110181129
• 1 Messachse
• Tisch 120 × 120 mm
• Verfahrweg 0–25 mm
• Auflösung 0,0001 mm
• Genauigkeit ±2 µm
• Belastbarkeit 21 kg
• IP65
• Wireless- und USB-Datenübertragung

Verfügbare Optionen

• MODBUS RTU-Ausgang
• DataMet BUTTON
• DataMet FOOTSWITCH
• MDS DISPLAY UNIT
• MDS SOFTWARE

Der Lieferumfang umfasst ein USB-Daten-/Ladekabel, kostenlose Versionen der MDS-App sowie ein Kalibrierzertifikat ISO 17025 / ILAC MRA.
