DataMet 1D Мікрометрична лінійна платформа

Опис

ПРОДУКТ

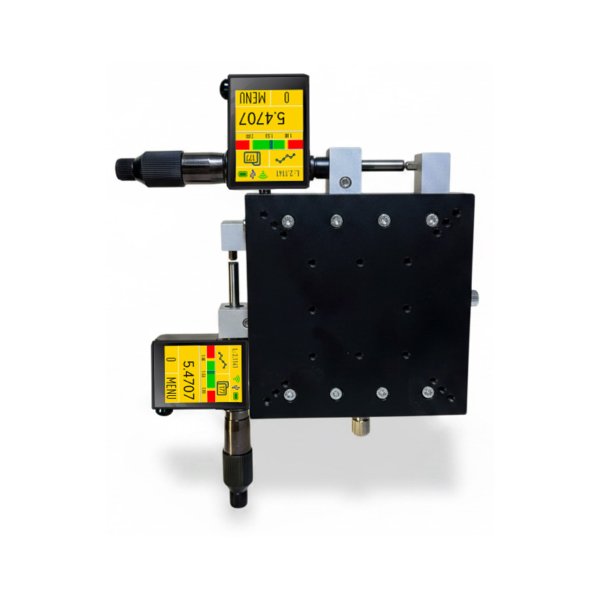

1D мікрометрична лінійна платформа DataMet забезпечує прецизійне переміщення та вимірювання вздовж однієї лінійної осі.

Стіл розміром 120 × 120 мм має діапазон переміщення 0–25 мм. Положення вимірюється з роздільною здатністю 0,0001 мм і точністю ±2 мкм, що дозволяє безпосередньо оцінювати дуже малі зміни положення платформи.

Максимальне навантаження 21 кг дозволяє розміщувати на платформі компоненти, пристосування або вимірювальні установки під час проведення вимірювань. Прилад має ступінь захисту IP65 та суцільний алюмінієвий корпус, виготовлений на верстаті з ЧПК.

На відміну від звичайного механічного лінійного столика, де оператор повинен окремо зчитувати та записувати положення, версія DataMet інтегрує вимірювання переміщення з цифровою індикацією, функціями допуску, пам’яттю та передачею даних.

КОМП’ЮТЕРИЗОВАНІ ФУНКЦІЇ MICS

Комп’ютеризована система DataMet MICS поєднує функції вимірювання, візуалізації, керування та управління даними.

Доступні функції 1D-платформи:

• PRESET
• ON-line ГРАФІК
• Кольорова АНАЛОГОВА шкала
• Go/NoGo
• MAX/MIN
• ФОРМУЛА
• ТАЙМЕР
• ТЕМПЕРАТУРНА корекція
• ЛІНІЙНА корекція
• Контроль дати КАЛІБРУВАННЯ
• ПАМ’ЯТЬ
• Робота від акумулятора

Менеджер пам’яті зберігає до 2000 значень і забезпечує систему папок, статистичний режим та передачу даних із пам’яті.

ПІДКЛЮЧЕННЯ ТА ДАНІ

Результати вимірювань можуть передаватися за допомогою чотирьох підтримуваних режимів передачі даних:

• Бездротове підключення до застосунку MDS для Windows, Android, iOS і macOS
• Wireless HID
• Wireless HID + MAC
• USB HID

MODBUS RTU доступний як опція та використовує чотирипровідне з’єднання RS-485 з живленням 5–24 В і контактами GND, A та B для промислової інтеграції.

ДЕ ВИКОРИСТОВУЄТЬСЯ ТА ЯКІ ЗАВДАННЯ ВИРІШУЄ?

1D-платформа призначена для вимірювальних завдань, де компонент або пристосування необхідно переміщувати та точно визначати його положення вздовж однієї осі.

Типові завдання:

• Компонент або пристосування → лінійне переміщення між двома положеннями → необхідно визначити дуже мале переміщення → роздільна здатність 0,0001 мм забезпечує високоточне вимірювання положення.
• Закріплена деталь → положення відносно заданої координати → ручне порівняння з межами допуску незручне → Go/NoGo та індикація на аналоговій шкалі забезпечують безпосередню оцінку.
• Повторюване позиціонування → необхідно зібрати велику кількість показань → пам’ять на 2000 значень і статистичні функції скорочують ручну обробку результатів.
• Послідовність вимірювань → результати необхідно записувати на комп’ютер або мобільний пристрій → Wireless та USB HID забезпечують пряме цифрове передавання даних.
• Навантажена вимірювальна установка → деталь і пристосування розміщуються на платформі → вантажопідйомність 21 кг дозволяє працювати з порівняно важкими вузлами в межах столу 120 × 120 мм.

Ця версія особливо підходить для вимірювальних завдань, що потребують лише одноосьового переміщення, зі збереженням комп’ютеризованих функцій вимірювальної системи DataMet.

ЯКУ ПРОБЛЕМУ ВИРІШУЄ?

Малі лінійні переміщення складно надійно оцінювати, якщо оператор повинен позиціонувати звичайний механічний столик, зчитувати окрему шкалу та вручну записувати кожне значення.

1D-платформа DataMet поєднує лінійний столик і цифрову вимірювальну систему в єдиній установці:

переміщення платформи → безпосереднє вимірювання переміщення → графічна або числова оцінка → збереження в пам’яті або передача даних.

Роздільна здатність 0,0001 мм забезпечує вимоги до точного позиціонування, а PRESET, Go/NoGo, MAX/MIN і функції корекції підтримують повторювані вимірювання та оцінювання без окремих ручних розрахунків або переписування результатів.

ЯК ЦЕ ПРАЦЮЄ?

Компонент або вимірювальне пристосування встановлюється на платформу 120 × 120 мм. Стіл переміщується вздовж своєї єдиної вимірювальної осі в межах діапазону 0–25 мм, а мікрометрична вимірювальна система визначає відповідне лінійне переміщення.

Виміряне положення обробляється комп’ютеризованою системою DataMet і може відображатися чисельно, графічно або на аналоговій шкалі. PRESET дозволяє встановити референтне положення, а функції Go/NoGo, MAX/MIN, Formula, Timer та корекції можуть використовуватися під час вимірювання.

Результати можна зберігати у внутрішній пам’яті або передавати за допомогою Wireless чи USB.

КОНФІГУРАЦІЯ ТА ОПЦІЇ

Стандартна 1D-конфігурація

• Артикул 110181129
• 1 вимірювальна вісь
• Стіл 120 × 120 мм
• Діапазон переміщення 0–25 мм
• Роздільна здатність 0,0001 мм
• Точність ±2 мкм
• Навантаження 21 кг
• IP65
• Бездротова та USB-передача даних

Доступні опції

• Вихід MODBUS RTU
• DataMet BUTTON
• DataMet FOOTSWITCH
• MDS DISPLAY UNIT
• MDS SOFTWARE

Комплект постачання включає USB-кабель для передачі даних/заряджання, безкоштовні версії застосунку MDS та калібрувальний сертифікат ISO 17025 / ILAC MRA.
