Soporte para control de botellas

Descripción

PRODUCTO

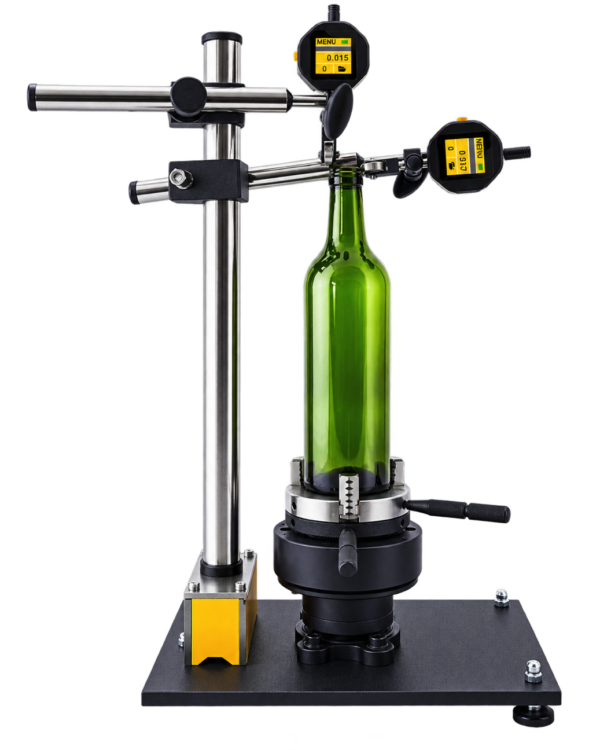

El soporte BOTTLE CONTROL DataMet es un dispositivo manual especializado para comprobar la forma de las botellas y sus relaciones dimensionales y geométricas mientras la botella permanece firmemente posicionada sobre la plataforma de medición.

La configuración estándar 254910000 ofrece un rango de medición de 20–100 mm, admite botellas de hasta 310 mm de altura y está especificada con una resolución de 0,0001 mm y una precisión de ±0,040 mm.

Un dispositivo giratorio permite rotar la botella durante la inspección, mientras que la sujeción rápida integrada mantiene la pieza en su posición. El soporte está configurado para el control de paralelismo y perpendicularidad, permitiendo comprobar desviaciones en la geometría de la botella mientras la pieza permanece posicionada o gira.

Está disponible un rango de medición personalizado bajo pedido, y pueden fabricarse diferentes modificaciones del soporte de acuerdo con los requisitos del cliente.

FUNCIONES COMPUTERIZADAS MICS / DataMet

Está disponible una modificación con sistema computerizado de indicación MICS para el soporte.

Esta versión integra la indicación electrónica de las mediciones con la infraestructura DataMet para medición y gestión de datos. La fuente confirma específicamente el sistema computerizado de indicación y la capacidad de transferencia digital de datos. No se especifican funciones internas adicionales de MICS para este modelo, por lo que no se indican como funciones estándar.

CONECTIVIDAD Y DATOS

El soporte está especificado con salida de datos inalámbrica + USB.

Para la modificación computerizada MICS se confirman los siguientes modos de transferencia:

• Long-range Wireless
• Wireless HID
• USB HID

Los datos de medición pueden transferirse a sistemas Windows, Android, iOS, macOS y Linux. Los modos HID permiten transferir los datos directamente a aplicaciones compatibles sin necesidad de introducir manualmente los resultados de medición.

Según la información de suministro, se incluyen versiones gratuitas de la aplicación MICROTECH MDS para las plataformas compatibles.

¿QUÉ PROBLEMA RESUELVE?

La inspección de botellas requiere más que una única medición dimensional. También puede ser necesario comprobar la relación entre distintas superficies y ejes de la botella mientras esta permanece posicionada de forma constante.

El soporte BOTTLE CONTROL DataMet proporciona un dispositivo específico para esta tarea. La sujeción rápidafija la posición de la botella, mientras que el dispositivo giratorio permite realizar mediciones en diferentes posiciones angulares. Esto permite evaluar características geométricas como el paralelismo y la perpendicularidad sin retirar y reposicionar repetidamente la botella.

La modificación computerizada reduce además la manipulación manual de los resultados de medición al transferir las lecturas directamente a sistemas digitales externos.

¿CÓMO FUNCIONA?

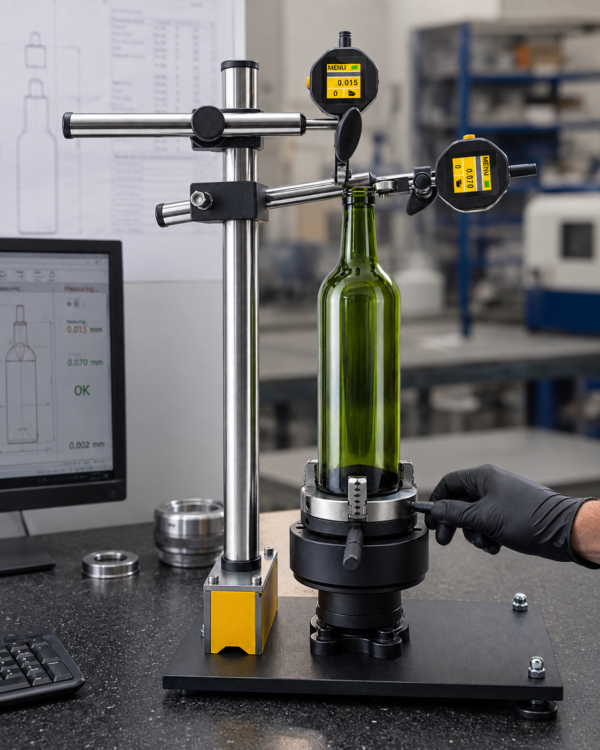

La botella se coloca verticalmente en el soporte y se fija mediante el dispositivo de sujeción rápida. Los indicadores de medición se posicionan contra las superficies requeridas de la botella.

El operador toma las lecturas mientras la botella permanece fija o la gira utilizando el dispositivo giratorio integrado para inspeccionar la geometría en diferentes posiciones. El sistema de medición indica el desplazamiento con una resolución de 0,0001 mm, permitiendo observar cambios en la forma o alineación de la botella durante la inspección.

Cuando se utiliza la modificación computerizada MICS, los valores de medición también pueden transferirse mediante Wireless, Wireless HID o USB HID a un ordenador o dispositivo móvil conectado para su posterior registro y procesamiento.

CONFIGURACIÓN Y PERSONALIZACIÓN

Configuración estándar

• N.º de artículo 254910000
• Rango de medición de 20–100 mm
• Altura máxima de la botella: 310 mm
• Resolución de 0,0001 mm
• Precisión de ±0,040 mm
• Dispositivo giratorio
• Sujeción rápida
• Control de paralelismo
• Control de perpendicularidad
• Salida de datos Wireless + USB

Configuración personalizada

• Rango de medición personalizado bajo pedido
• Diferentes modificaciones del soporte según los requisitos del cliente
• Modificación con sistema computerizado de indicación MICS

Accesorios opcionales para el sistema

• DataMet BUTTON
• DataMet FOOTSWITCH
• MDS DISPLAY UNIT
• MDS SOFTWARE

El conjunto de suministro especificado incluye el cable USB de datos/carga, el protocolo de calibración y versiones gratuitas de la aplicación MDS. También se incluye un certificado de calibración conforme a ISO/IEC 17025 / ILAC MRA.
