DataMet e-Force pied à coulisse informatisé Industrie 4.0

Description

PRODUIT

Le pied à coulisse DataMet E-Force est un pied à coulisse informatisé en acier inoxydable avec un système de mesure MICS intégré et un écran tactile couleur. Disponible en trois tailles :

• 0–150 mm / 0–6″ — Précision ±10 μm, mâchoires 40/16 mm
• 0–200 mm / 0–8″ — Précision ±10 μm, mâchoires 50/17 mm
• 0–300 mm / 0–12″ — Précision ±15 μm, mâchoires 60/20 mm

Le système de lecture électronique possède une résolution de 0,005 mm, avec indication sélectionnable de 0,005 / 0,01 / 0,1 mm.0,005 / 0,01 / 0,1 mm.

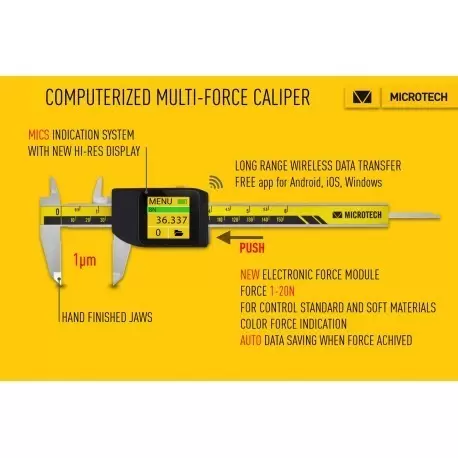

Un module de contrôle de force intégré permet de sélectionner la force de mesure entre 1 et 20 N. L’instrument fournit une indication de force, une indication de couleur de l’état de la force et un mode AUTO-Force, permettant de contrôler directement la force de contact pendant la mesure plutôt que de se fier uniquement au ressenti de l’opérateur.

Le pied à coulisse standard utilise des surfaces de mesure en acier inoxydable finies à la main avec une rugosité spécifiée Ra < 0,32 μm. Une modification CARBIDE avec mâchoires en carbure supérieures et inférieures est disponible séparément.

L’instrument est spécifié avec une protection IP54 et utilise une batterie Li-Pol rechargeable 300 mAh avec une prise de données/charge USB-C. Un certificat d’étalonnage conforme à la norme ISO/IEC 17025 (ILAC MRA) est inclus.

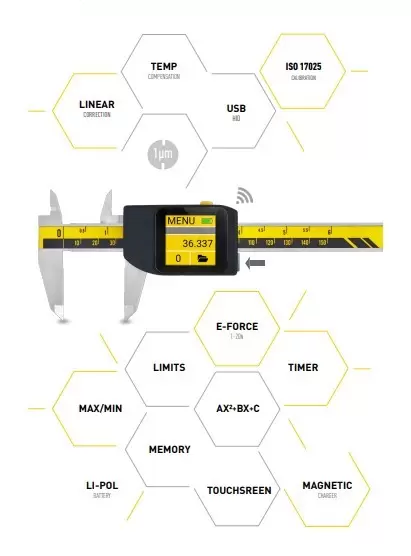

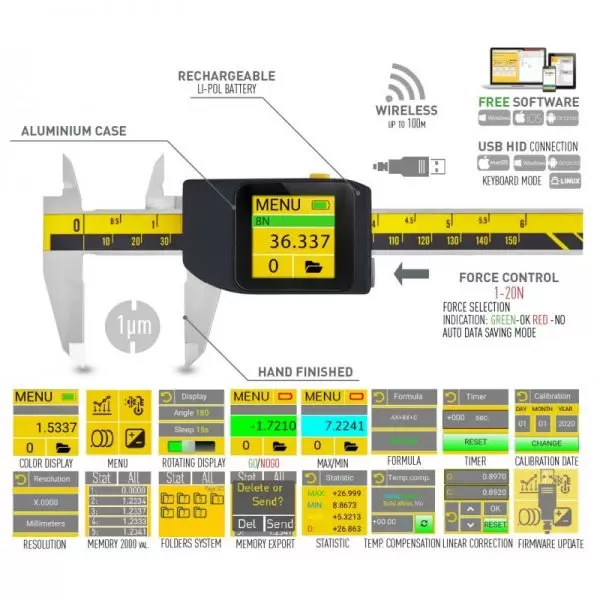

FONCTIONS MICS/DataMet INFORMATISÉES

Le système MICS informatisé intègre les fonctions de mesure, d’évaluation, de stockage et de gestion des données directement dans le pied à coulisse.

Fonctions confirmées Inclure :

• Préréglage
• LIMITES (Go/NoGo) — Évaluation de la tolérance avec indication de couleur
• PEAK / Max-Min
• FORMULE Ax²+Bx+C
• TIMER
• Compensation manuelle de température
• Correction linéaire
• Sélection de la résolution — 0,005 / 0,01 / 0,1 mm
• Indication de connexion
• Contrôle de la date d’étalonnage
• MÉMOIRE INTERNEY — jusqu’à 1000 valeurs
• Statistiques Mode
• Transfert de données mémoire
• Paramètres d’affichage et d’énergie
• Informations sur l’appareil et fonctions de mise à jour
• Rechargeable Fonctionnement

L’écran couleur permet également de visualiser directement l’état Go/NoGo, les résultats Max/Min/Plage, les statistiques de mémoire et l’état de la force de mesure.

CONNECTIVITÉ ET DONNÉES

Le pied à coulisse DataMet E-Force prend en charge le transfert de données sans fil et USB.

Modes sans fil intégrés :

• Connexion sans fil à l’application MDS
• Sans fil HID
• HID+MAC sans fil, permettant le transfert des valeurs de mesure sous forme d’entrée clavier vers des applications compatibles

Modes USB :

• USB HID
• USB HID+MAC

L’application MDS est spécifiée pour Windows, Android, iOS et macOS. Le catalogue présente également le transfert sans fil des données de mesure enregistrées et la connexion directe aux appareils compatibles exécutant l’application MDS.

A Un câble USB-C de données/chargement est inclus dans le kit de livraison.

QUEL PROBLÈME RÉSOUD-T-IL ?

Un pied à coulisse conventionnel fournit à l’opérateur une valeur dimensionnelle, mais la force de mesure, l’évaluation de la tolérance, l’enregistrement des résultats et le transfert ultérieur des données peuvent nécessiter un traitement séparé.

Le pied à coulisse DataMet E-Force combine ces fonctions en un seul appareil. instrument.

ts 1–20 N E-Force system permet de sélectionner et de contrôler une force de contact définie pendant la mesure, réduisant ainsi la dépendance à une force manuelle non contrôlée. Les fonctions Go/NoGo, Max/Min, formule, minuterie, correction, mémoire et statistiques permettent d’évaluer et d’enregistrer les résultats de mesure directement sur l’instrument.

Les modes sans fil et USB HID permettent ensuite de transférer électroniquement les valeurs de mesure au lieu de les saisir manuellement dans un autre système.

Pour les utilisateurs nécessitant une configuration de contact de mesure différente, le pied à coulisse est également disponible avec des mâchoires en cuivre et en carbure inférieures..

COMMENT ÇA MARCHE ?

Positions de l’opérateur Les mâchoires du pied à coulisse se positionnent sur l’élément à mesurer et se referment jusqu’à l’établissement du contact de

mesure.

Le système de lecture électronique détecte le déplacement des mâchoires et affiche le résultat dimensionnel sur l’écran tactile couleur de 1,54 pouce. Simultanément, le module E-Force contrôle la force de mesure appliquée. L’opérateur peut sélectionner la force requise dans la plage 1–20 N et utiliser l’indication de couleur ou le mode AUTO-Force pour contrôler les conditions de contact.

La valeur mesurée peut ensuite être évaluée à l’aide de fonctions telles que Go/NoGo ou Max/Min, stockée dans la mémoire interne, traitée statistiquement ou transmise via l’interface sans fil ou USB disponible.

OÙ EST-IL UTILISÉ ?

Le pied à coulisse DataMet E-Force est destiné au contrôle dimensionnel où une force de mesure contrôlée, une évaluation informatisée des résultats, le stockage des mesures et le transfert électronique des données sont requis directement sur le lieu de mesure Instrument.

Ses trois plages de mesure permettent d’utiliser le même concept de mesure DataMet et E-Force pour les pièces nécessitant une capacité de calibre de 150, 200 ou 300 mm.

CONFIGURATION ET PERSONNALISATION

Configuration standard

• Calibre en acier inoxydable
• Surfaces de mesure finies à la main, Ra < 0,32 μm
• Système E-Force 1–20 N
• Fonctions informatisées DataMet
• Transfert de données sans fil et USB HID
• Batterie Li-Po rechargeable
• Câble de données/charge USB-C
• Étalonnage Certificat

Modification carbure disponible

• Mâchoires carbure supérieure et inférieure
• Disponible pour les trois plages de mesure :
  • 0–150 mm — Article 141077015C
  • 0–200 mm — Article 141077020C
  • 0–300 mm — Article 141077030C

Accessoires optionnels présentés Catalogue

• Bouton DataMet
• Pédale DataMet
• Unité d’affichage MDS
• Logiciel MDS

La version à mâchoires en carbure conserve les fonctionnalités DataMet, E-Force, mémoire, statistiques, sans fil et USB HID de la configuration de plage de mesure correspondante.
