Support de mesure de calibration universelle informatisé sans fil

Description

Produit

Le support de mesure est proposé dans les gammes 300, 500 et 1000 mm. La tête micrométrique de référence a une course 25 mm, une résolution 0,0001 mm et une précision ±0,002 mm. Un écran tactile couleur et une batterie rechargeable Li-Pol supportent l’unité de lecture informatisée.

FONCTIONS ET DONNÉES INFORMATISÉES

Le système informatisé intègre la mesure, la visualisation, le contrôle et la gestion des données. Ses fonctions de mémoire, limites, pic, formule et compensation prennent en charge la vérification point par point. Le transfert sans fil envoie les relevés à MICROTECH MDS ; l’unité prend également en charge la connexion USB à un PC Windows.

Où est-il utilisé et quelles tâches résout-il ?

Vérifiez un indicateur à plusieurs déplacements sur sa course de fonctionnement. Montez un comparateur à alésage et comparez sa réponse au mouvement de référence. Enregistrez une série de points de contrôle pour un protocole d’inspection.

Quel problème résout-il ?

Les différentes longueurs d’instruments sont difficiles à vérifier dans un seul dispositif fixe, et une lecture sans référence connue ne peut pas établir d’erreur d’indication. Le support de mesure réglable accueille l’instrument tandis que la tête micrométrique fournit le déplacement de comparaison.

Comment fonctionne-t-il ?

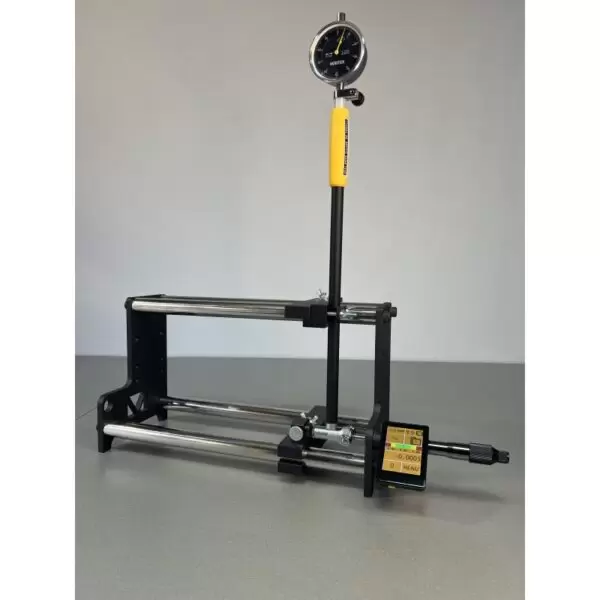

Installez l’indicateur ou le comparateur dans le support de mesure et amenez son contact de mesure contre la tête du micromètre. Réglez la référence de départ, avancez la tête vers les points successifs et comparez les deux relevés. Enregistrez les résultats ou transférez-les vers un dispositif récepteur.

CONFIGURATION

Sélectionnez la gamme de pied à mesurer 300, 500 ou 1000 mm en fonction de l’instrument à vérifier.
