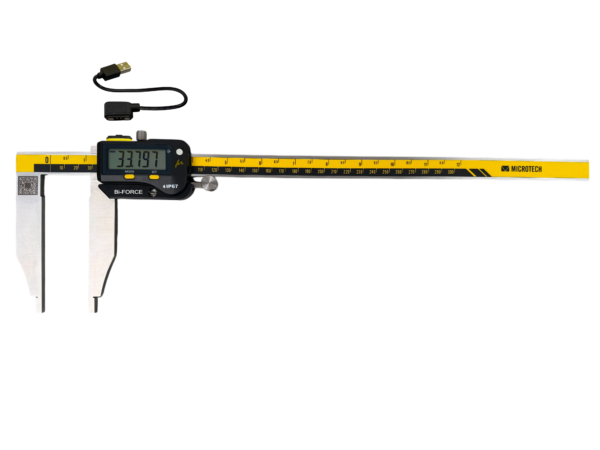

SwissMet Бездротовий Мікронний Bi-Force штангенциркуль з подовженими губками IP67

Опис

ПРОДУКТ

БЕЗДРОТОВИЙ цифровий штангенциркуль MICRON SwissMet IP67 Bi-FORCE з ДОВГИМИ ГУБКАМИ поєднує збільшену глибину доступу під час вимірювання з контрольованим двонапрямним вимірювальним зусиллям і бездротовою передачею даних.

Доступні конфігурації:

• 0–300 мм / 0–12″ — губки 100 мм, точність ±10 мкм
• 0–400 мм / 0–16″ — губки 100 мм, точність ±12 мкм
• 0–500 мм / 0–20″ — губки 100 мм, точність ±15 мкм
• 0–500 мм / 0–20″ — губки 150 мм, точність ±20 мкм
• 0–600 мм / 0–24″ — губки 100 мм, точність ±20 мкм

Усі версії забезпечують роздільну здатність 0,001 мм і використовують штангу штангенциркуля перерізом 17 × 5 мм.

Довгі губки розташовують вимірювальні контакти далі від штанги, даючи змогу досягати зовнішніх і внутрішніх елементів, розташованих глибше на деталі, без перешкоджання корпусу штангенциркуля. Верхні губки призначені для внутрішніх розмірів понад 10 мм.

Модуль контролю зусилля Bi-FORCE забезпечує два визначені вимірювальні зусилля залежно від напрямку вимірювання: 8 Н для зовнішніх вимірювань і 4 Н для внутрішніх вимірювань. Це замінює неконтрольований ручний тиск визначеним зусиллям під час контактного вимірювання.

Електроніка MICRON Swiss оснащена великим дисплеєм із цифрами висотою 12 мм, функцією PRESET, перемиканням мм/дюйми та автоматичним УВІМК./ВИМК. Максимальна швидкість переміщення повзунка становить 2,5 м/с.

Штангенциркуль виготовлений із нержавіючої сталі, вимірювальні поверхні вручну доведені до Ra <0,32 мкм, а електронна система має ступінь захисту IP67.

БЕЗДРОТОВЕ ПІДКЛЮЧЕННЯ ТА ДАНІ

Бездротова версія використовує передачу даних MULTIMODE WIRELESS у двох режимах роботи:

• Wireless MDS — передає вимірювальні дані до застосунку MICROTECH MDS для Windows, Android, iOS та macOS
• Wireless HID — передає виміряні значення безпосередньо до операційної системи або програми як HID-введення

Це дає змогу передавати результати вимірювань під час контролю без фізичного кабелю даних.

Прилад використовує вбудований перезаряджуваний Li-Pol акумулятор із магнітною системою заряджання.

До опційних компонентів системи роботи з даними належать DataMet Button, DataMet Footswitch, MDS Display Unit та MDS Software.

ДЕ ВИКОРИСТОВУЄТЬСЯ І ЯКІ ЗАВДАННЯ ВИРІШУЄ?

• Глибокі зовнішні розміри на ступінчастих або заглиблених деталях — стандартні короткі губки можуть бути заблоковані навколишньою геометрією до того, як досягнуть необхідної площини вимірювання. Довгі губки 100 або 150 мм віддаляють контактні поверхні від штанги штангенциркуля.
• Внутрішні розміри, розташовані глибше від доступного краю — подовжені верхні губки досягають внутрішніх вимірювальних позицій, недоступних для звичайних штангенциркулів із короткими губками. Внутрішнє вимірювання призначене для розмірів понад 10 мм.
• Великі компоненти з вимірювальними позиціями далеко від краю деталі — діапазони до 600 ммпоєднують більшу вимірювальну здатність зі збільшеним вильотом губок, даючи змогу врахувати як розмір, так і розташування вимірюваного елемента.
• Вимірювання, що потребують контрольованого контактного зусилля — вручну прикладений тиск штангенциркуля може відрізнятися між операторами або послідовними вимірюваннями. Модуль Bi-FORCE встановлює 8 Н для зовнішніх і 4 Н для внутрішніх вимірювань, створюючи визначені умови контакту для кожного напрямку вимірювання.
• Повторюваний контроль із цифровим збором результатів — ручне зчитування показань із дисплея та окреме введення кожного результату додає додатковий етап роботи з даними. Wireless MDS і HIDпередають виміряні значення безпосередньо до сумісних цифрових робочих процесів.

ЯКУ ПРОБЛЕМУ ВИРІШУЄ?

Звичайний штангенциркуль може бути обмежений як вильотом губок, так і неконтрольованим вимірювальним зусиллям.

Коли необхідні вимірювальні поверхні заглиблені або розташовані далеко від краю компонента, короткі губки можуть зіткнутися з навколишньою геометрією раніше, ніж їхні вимірювальні поверхні досягнуть правильного положення. Подовжені губки 100 або 150 мм забезпечують додатковий виліт, необхідний для доступу до цих площин вимірювання.

Водночас звичайне ручне вимірювання штангенциркулем залежить від зусилля, яке оператор прикладає під час закривання або розкривання губок. Модуль контролю Bi-FORCE забезпечує визначені зовнішні та внутрішні зусилля, завдяки чому умови контакту задаються самим приладом, а не залежать лише від тиску руки.

Бездротова версія також усуває необхідність повторного ручного перенесення показань завдяки електронній передачі виміряних значень через режим MDS або HID.

ЯК ЦЕ ПРАЦЮЄ?

Для зовнішнього вимірювання деталь розміщують між нижніми вимірювальними губками, а повзунок переміщують доти, доки вимірювальні поверхні не торкнуться необхідного елемента. Модуль Bi-FORCE прикладає зовнішнє вимірювальне зусилля 8 Н, а виміряний розмір відображається на цифровому дисплеї.

Для внутрішніх вимірювань понад 10 мм верхні губки розміщують усередині елемента та розводять до контакту з внутрішніми поверхнями. У цьому напрямку вимірювання модуль Bi-FORCE забезпечує внутрішнє зусилля 4 Н.

Подовжені губки дають змогу розташувати ці точки контакту далі від краю деталі, ніж у разі використання звичайного штангенциркуля з короткими губками.

Після цього результат вимірювання можна бездротово передати до застосунку MDS або через Wireless HIDбезпосередньо до сумісної операційної системи чи програми.

КОНФІГУРАЦІЯ

Стандартні конфігурації діапазону та губок:

• 0–300 мм — губки 100 мм
• 0–400 мм — губки 100 мм
• 0–500 мм — губки 100 мм
• 0–500 мм — губки 150 мм
• 0–600 мм — губки 100 мм

Версію з губками 150 мм обирають, коли точка вимірювання розташована далі від доступного краю деталі та потрібен додатковий виліт.

Бездротову версію обирають, коли вимірювання Bi-FORCE зі збільшеним вильотом потрібно поєднати з безкабельною передачею результатів, роботою від перезаряджуваного акумулятора та прямою інтеграцією зі збором даних через MDS або HID.

До комплекту входять сертифікат калібрування ISO 17025 / ILAC MRA та магнітний кабель для заряджання.
